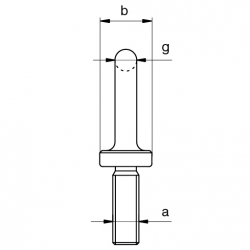

Артикул | Рабочая нагрузка | Диаметр резьбы | Диаметр основы | Наружный диаметр кольца | Внутренний диаметр кольца | Длина | Толщина основы | Диаметр | Вес, одного изделия |
t |
a mm |
b mm |
c mm |
d mm |
e mm |
f mm |
g mm |
кг |
|
AL08DINI | 0.2 | M8x1.25 | 20 | 34 | 20 | 13 | 17 | 7 | 0.05 |
AL10DINI | 0.4 | M10x1.50 | 20 | 38 | 22 | 17 | 19 | 8 | 0.07 |
AL12DINI | 0.6 | M12x1.75 | 25 | 47 | 26 | 21 | 23 | 10 | 0.12 |
AL14DINI | 0.8 | M14x2.00 | 30 | 57 | 29 | 27 | 28 | 14 | 0.24 |
AL16DINI | 1 | M16x2.00 | 36 | 65 | 35 | 27 | 30 | 14 | 0.34 |
AL18DINI | 1,5 | M18x2.50 | 36 | 65 | 35 | 30 | 30 | 14 | 0.38 |
AL20DINI | 2 | M20x2.50 | 40 | 73 | 39 | 30 | 34 | 16 | 0.52 |
AL22DINI | 2,5 | M22x2.50 | 42 | 82 | 44 | 35 | 38 | 19 | 0.67 |
AL24DINI | 3 | M24x3.00 | 55 | 95 | 54 | 36 | 40 | 20 | 0.98 |
